微软发布微流体冷却技术，芯片内部的冷却

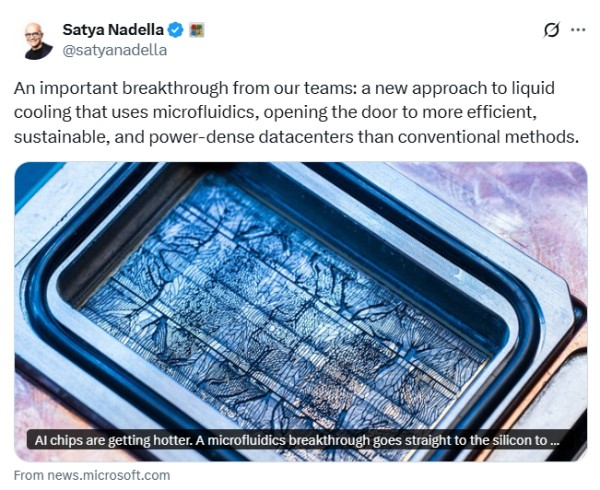

[洞见热管理]获悉，近日微软首席执行官萨提亚·纳德拉（Satya Nadella）在社交平台上宣布，其团队已成功开发出微流体冷却技术——通过细如发丝的微小通道，直接将冷却液输送到芯片内部。

人工智能的高速发展带来前所未有的算力需求，而支撑这些需求的核心是数据中心里的高性能芯片。与以往的硅芯片相比，新一代AI芯片在功率和热流密度上成倍提升，随之而来的就是 更严重的发热问题。对于数据中心来说，这个问题更为严峻。

“微流体冷却能够支持更高功率密度的设计，从而在更小的空间内实现客户关心的功能并提供更好的性能。” 微软云运营与创新部门企业副总裁兼首席技术官Judy Priest 表示。“但首先我们必须证明这项技术和设计可行，然后接下来的重点就是测试可靠性。”

Judy Priest（图源：微软）

实验室测试结果显示，微流体冷却在不同工作负载和配置下，散热性能最高可比冷板提升三倍，并可使 GPU 芯片内部的最高温升降低 65%（具体数值随芯片类型不同而变化）。团队预计，这项先进的冷却技术还将改善数据中心的 PUE（电源使用效率） 指标，降低能耗和运营成本。

01

详解微软的微流体冷却技术——从自然启发到AI优化

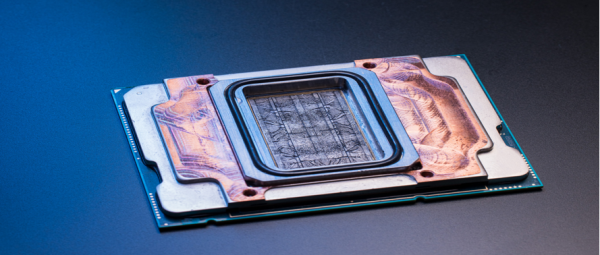

为了突破冷板液冷的局限，微软研发团队尝试了一种更激进的方案：微流体冷却（Microfluidics）。这项技术的核心思路，是直接在硅芯片背面蚀刻出微米级的沟槽，让冷却液能够直接流经发热区域，而不是隔着多层封装进行散热。

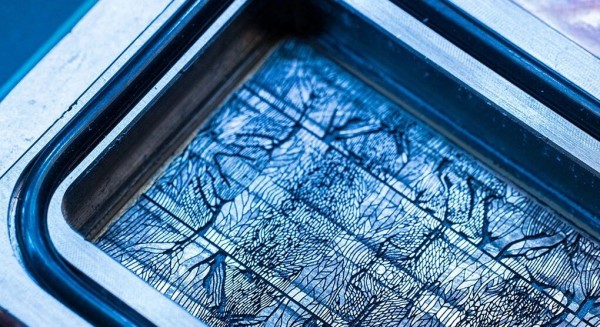

这些微通道的尺度接近头发丝，极其精细，稍有偏差就可能导致堵塞或芯片强度下降。因此，微软团队与瑞士的初创公司（Corintis）合作在设计过程中引入AI辅助优化，借助仿生学思路，让冷却液的流动路径更接近自然界中的高效分布。比如叶脉、蝴蝶翅膀的血管结构，它们都能以最短路径输送能量，AI 则帮助把这种“自然智慧”迁移到芯片的沟槽布局中，从而更精准地冷却“热点”。

该技术需要确保通道足够深，以循环足够的冷却液而不会堵塞，同时又不会太深以至于影响硅片有破裂的风险。仅在过去一年中，该团队就进行了四次设计迭代。微流控还需要为芯片设计防漏封装，找到最佳冷却剂配方，测试不同的蚀刻方法，并开发一种在芯片制造中添加蚀刻的精细化工艺。

实验表明，这种设计能让冷却性能相比冷板提升多达三倍，并使GPU内部最高温度降低约 65%。更重要的是，由于冷却液能直接接触硅芯片，所需的液体温度不必像传统冷板那样过低，这意味着制冷能耗也同步下降，从而提高了数据中心的能源利用效率（PUE），降低运维成本。

在应用层面，微流体冷却不仅能解决过热问题，还能为数据中心与AI计算带来新的可能性：

性能释放：支持更高功率、更高密度的芯片设计，允许安全“超频”。

可靠性提升：温度控制更精确，降低芯片损伤风险。

空间效率：服务器机架可更紧凑布置，减少数据中心对新建筑的依赖。

可持续性：冷却液无需过度降温，同时还能提高余热利用价值，降低对电网的负担。

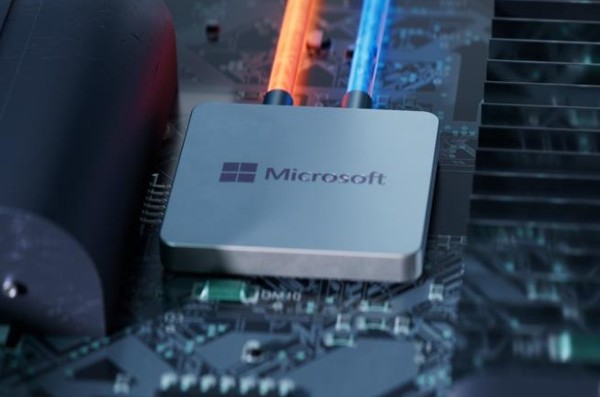

可以说，微流体冷却并不仅仅是一种散热手段，它更像是一种打开未来芯片架构和数据中心设计的新钥匙。下一步，Microsoft继续研究如何将微流体冷却整合到其未来几代第一方芯片中。该公司表示，它还将继续与合作伙伴合作将微流体技术引入其数据中心的生产。

02

芯片散热的创新性未来

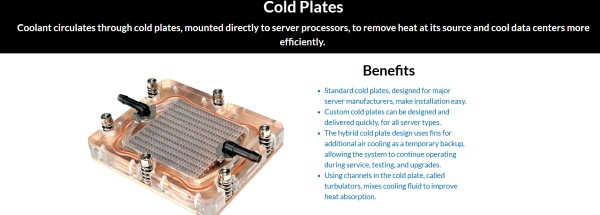

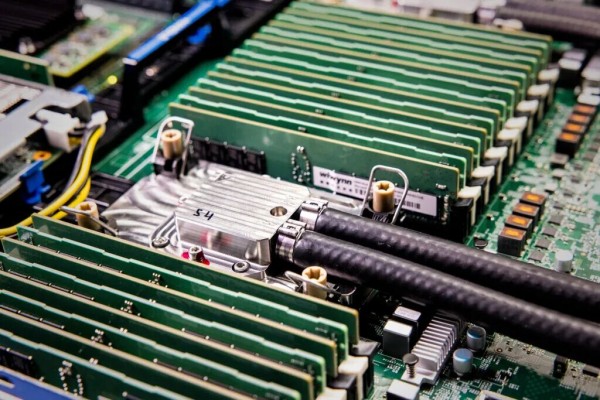

微流体冷却只是微软推动下一代冷却技术、优化云堆栈各个环节的一部分。传统数据中心依靠大型风扇吹风散热，但液体的导热效率远高于空气。微软已在数据中心部署的一种液冷形式就是冷板（cold plates）：冷板置于芯片之上，冷却液流入冷板内部的通道，从芯片带走热量后再流出降温。然而，芯片在封装时会被多层材料覆盖，用于扩散热量和保护芯片。但这些材料也限制了冷板的散热效果。未来为 AI 设计的新一代芯片功率更强，发热更高，冷板将难以胜任。

通过微流体通道直接冷却芯片效率更高，不仅能更快带走热量，还能提升整体系统性能。因为去掉了多层隔热材料，冷却液可以直接接触发热点，因此不必保持极低温度就能实现良好散热。这意味着数据中心可以减少冷却液制冷能耗，同时比冷板效果更好。微流体还支持更高效的废热利用。微软还希望通过软件等手段优化数据中心运营。“如果微流体冷却能减少冷却能耗，就能减轻对附近社区电网的压力。散热还限制了数据中心设计。数据中心的优势之一是服务器可以紧密放置，但服务器间距过小就会出现散热瓶颈。微流体冷却将允许更高密度的服务器布局，从而在不扩建新建筑的前提下提升算力。

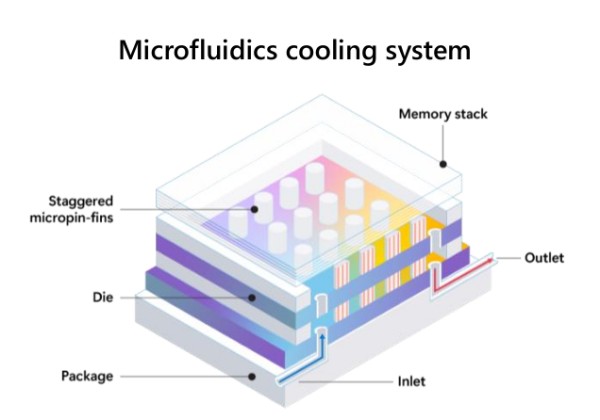

微流体冷却还可能为全新芯片架构打开大门，例如3D堆叠芯片。就像把服务器靠近能降低延迟一样，将芯片垂直堆叠能进一步降低延迟。但这种3D架构因发热严重而难以实现。然而，微流体能够将冷却液带到极靠近功耗的位置，因此完全可能在3D 芯片设计中让冷却液穿过芯片。比如采用柱状微针作为层间支撑（类似多层车库的柱子），让冷却液在其间流动。

去除散热瓶颈还将允许在服务器机架内放置更多芯片，或在单芯片上集成更多核心，从而提升速度，并实现更小巧但更强大的数据中心。微软希望通过证明像微流体这样的新型冷却技术可行，为全行业铺平道路，使下一代芯片更高效、更可持续。

03

关于微流控

谈到微流控和数据中心芯片散热最先想到就是微软，早期微软一直探索关于微流控直接到芯片的液冷技术。此前微软的技术团队就有提出如果流体可以更接近热源——硅芯片本身的晶体管，那会怎样？如果冷却液在处理器内部流动怎么样？

Husam Alissa（图源微软）

Microsoft系统技术总监Husam Alissa认为这是一个令人兴奋的未来选择：“在微流体中，有时被称为嵌入式冷却，3D异构或集成冷却，我们将冷却带到芯片内部，非常接近运行工作的有源内核。这不仅仅是一个更好的冷却系统：“当你进入微流体领域时，你不再只是解决一个热问题。具有自己冷却系统的芯片可以从源头上解决问题，即硬件本身。

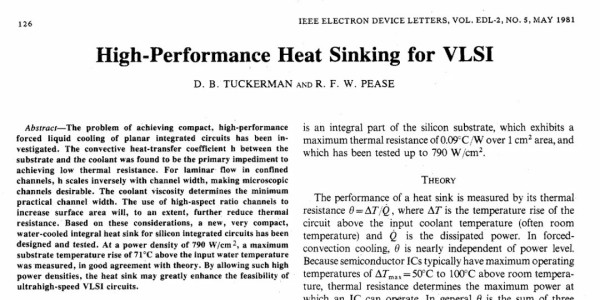

早在1981年，斯坦福大学的研究人员David Tuckerman和R F Pease提出将微小的“微通道”蚀刻到散热器中，可以更有效地去除热量。小通道具有更大的表面积，可以更有效地去除热量。从那时起，这个想法在大学中一直存在，但只对数据中心的实际硅产生了切身影响。

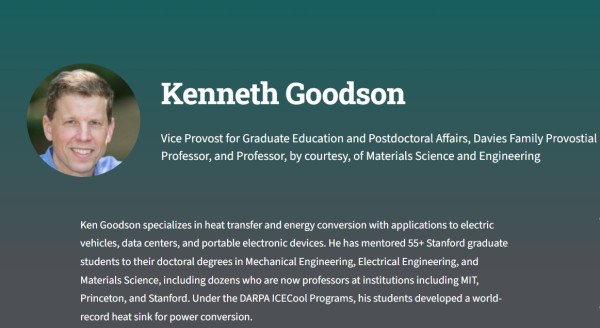

2002年，斯坦福大学教授Ken Goodson、Tom Kenny和Juan Santiago成立了Cooligy，这是一家初创公司，其“有源微通道”设计令人印象深刻，其散热器直接内置在芯片上，该公司于 2005 年被Emerson Network Power收购。

随着半导体进入三维结构，集成冷却的想法逐渐可行。1980年代，制造商尝试在硅芯片上叠加多个组件，并提出在上层制作微通道冷却，但由于芯片供应商更关注堆叠有源组件，这一方案未被广泛采用。2015年，佐治亚理工学院与英特尔合作，首次在 FPGA 芯片上集成微流体冷却层，将液体冷却距离晶体管仅几百微米，消除了硅芯片顶部散热器的需求，为新一代电子产品提供了潜在颠覆性技术。

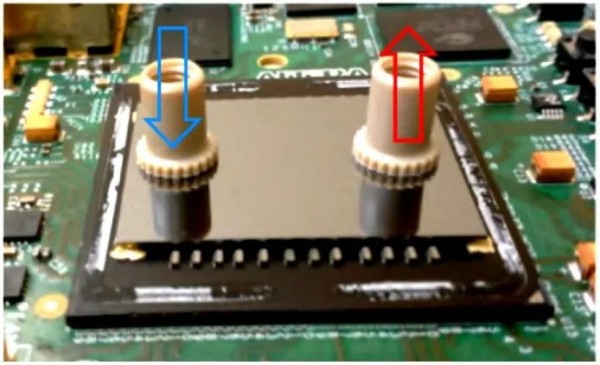

针对 FPGA的芯片内嵌冷却结构

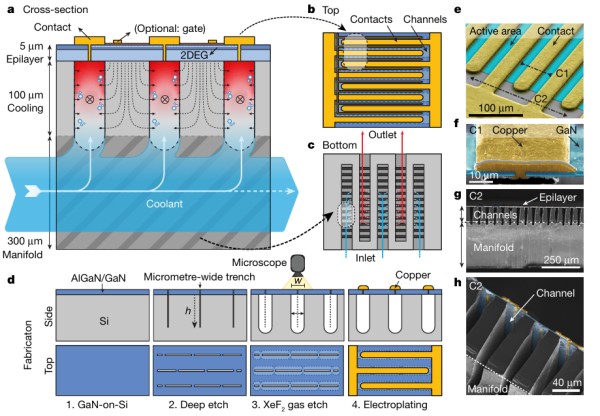

2020年，比利时鲁汶大学的 Tiwei Wei 在电力电子领域提出微冷却通道方案，主要针对 GaN 等大功率芯片，尽管他认为该技术不适合通用微处理器。同时，瑞士洛桑联邦理工学院的 Matioli 团队在晶体管下方构建微流体 3D 网络，使冷却液直接接近发热核心，功率密度可达每平方厘米 1.7kW，显著提高散热效率。

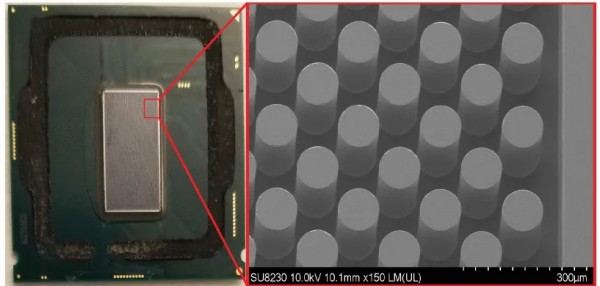

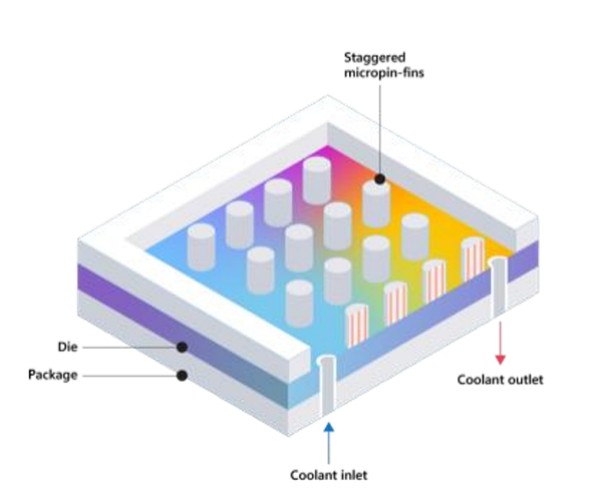

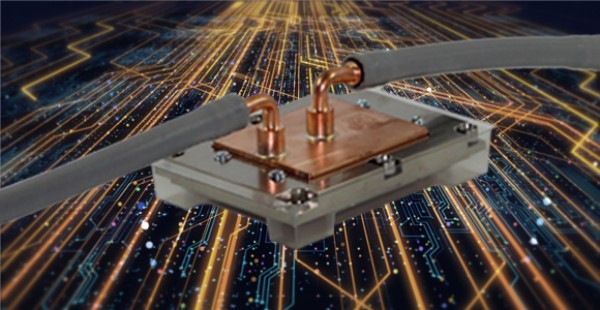

2021年，微软团队将微针鳍片蚀刻在标准英特尔 CPU 背面，并结合 3D 打印歧管实现微流体冷却。通过该技术，CPU 可在超频至 TDP 两倍功率下安全运行，热阻降低 44%，所需冷却液量仅为传统冷板的三十分之一。

这些发展表明，微流体冷却正在从实验室研究逐步走向实际应用，为高功率密度芯片和未来 3D 芯片架构提供了可行的散热方案。

04

液冷板供应商

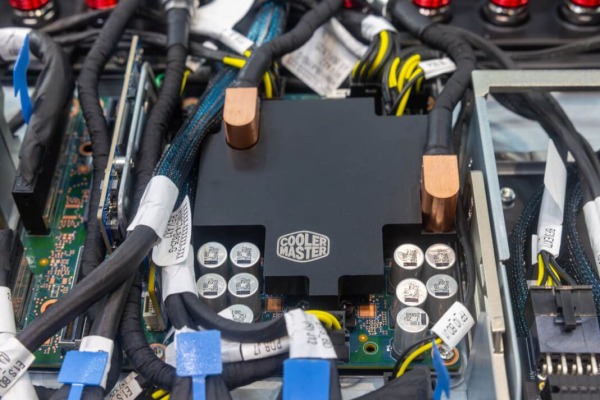

Cooler Master

Cooler Master是知名的高性能散热方案供应商，专注于CPU散热器、液冷散热系统及机箱设计。该公司为英伟达提供了一系列高效液冷板和冷却系统，尤其适用于高功耗AI平台和数据中心。Cooler Master的液冷方案以其创新设计、优秀的散热性能和高可靠性广受青睐。

奇鋐科技AVC

奇鋐科技（AVC）是一家专注于电子设备散热技术的供应商，提供多种液冷板和风冷解决方案。AVC的液冷技术广泛应用于高密度数据中心及高性能计算领域，其液冷板具有高效散热、低噪音和较长的使用寿命，能够满足英伟达高功耗GPU的散热需求。

Boyd (宝德)

Boyd是全球领先的液冷技术供应商，长期与英伟达合作，专注于为AI计算平台提供液冷散热解决方案。Boyd的液冷板采用先进的微通道设计，能够显著提高散热效率，广泛应用于高功耗GPU（如英伟达的Rubin系列）。此外，Boyd还提供定制化的液冷解决方案，满足超大规模数据中心的需求。

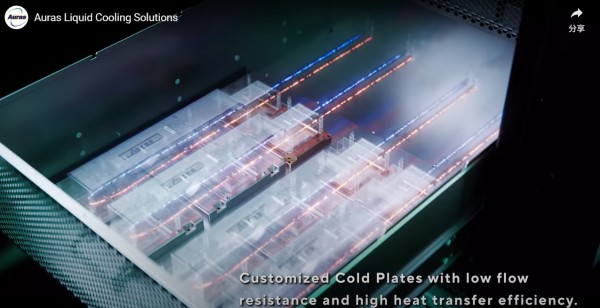

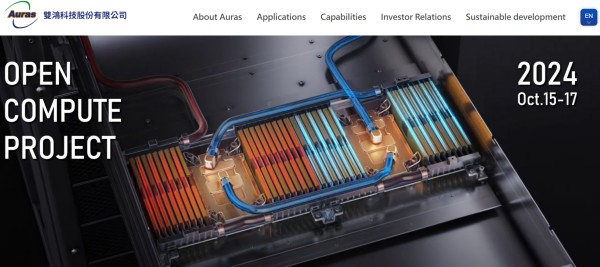

双鸿科技Auras

双鸿科技（Auras）在散热技术领域拥有较强的研发能力，提供广泛的液冷散热方案。其液冷板产品在数据中心和AI计算平台中得到广泛应用，具有较高的散热效率和可靠性。双鸿科技的液冷方案在支持高功耗设备的同时，还能保证系统的稳定性和长时间的高效运行。

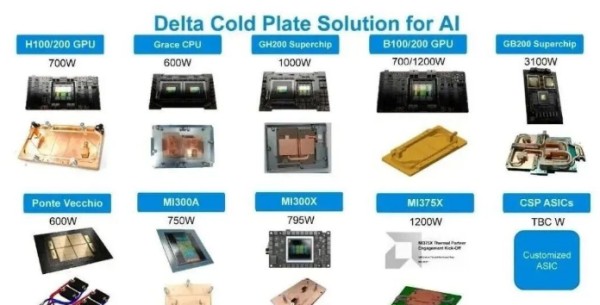

Delta（台达）

台达（Delta Electronics）作为全球领先的电源和热管理解决方案供应商，提供创新的液冷技术方案。其液冷板产品广泛应用于高性能计算、数据中心和AI平台，为这些设备提供高效的热管理。台达的液冷技术在节能、效率和系统集成方面表现出色，深受市场和英伟达的高度评价。

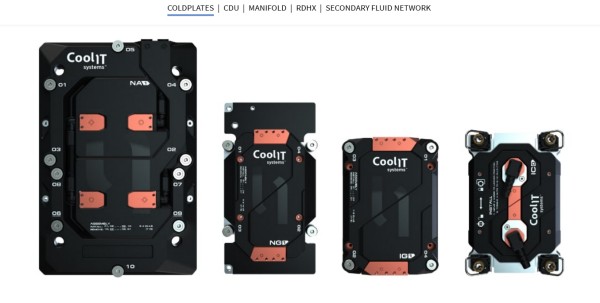

CoolIT Systems

CoolIT Systems是一家致力于液冷技术创新的公司，主要提供定制化液冷解决方案，广泛应用于高性能计算和数据中心。CoolIT的液冷板方案采用模块化设计，可以根据客户需求进行灵活调整，适应不同的功耗需求。与英伟达的合作，使其液冷方案得到了广泛应用，特别是在处理高功耗GPU时表现出色。

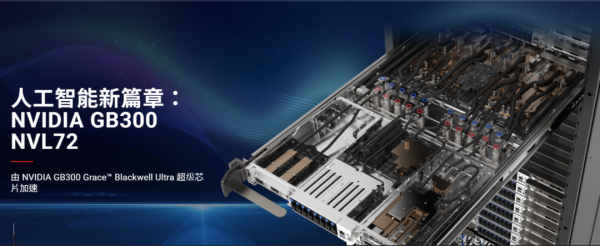

Foxconn富士康

富士康（Foxconn）是全球领先的电子产品制造商，其液冷技术在高性能计算和数据中心应用中广泛采用。富士康为英伟达提供定制化的液冷散热方案，帮助处理高密度计算任务和极端工作负载。其液冷技术具有高效的热传导性能和可靠性，成为英伟达高功耗平台的重要合作伙伴。

Chilldyne

Chilldyne是液冷技术的先锋企业，致力于提供创新的液冷解决方案。其液冷系统采用了先进的液冷板技术，能够显著提高散热效率。Chilldyne的液冷技术在超高功耗AI平台和数据中心中得到了广泛应用，为英伟达提供高效的散热支持。

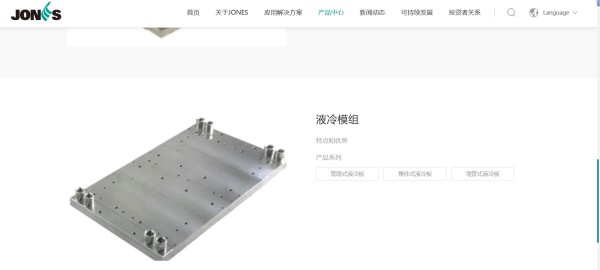

中石科技

中石科技是一家领先的液冷解决方案供应商，提供创新的液冷系统产品。其液冷技术广泛应用于大规模数据中心，能够应对高功耗设备的散热需求。中石科技与英伟达的合作，确保了高密度计算设备能够在最优化的温度环境下高效运行。

 深圳威铂驰

深圳威铂驰专注于为高端计算平台提供液冷散热解决方案。其液冷板具有出色的散热能力和稳定性，广泛应用于高性能计算设备和数据中心。威铂驰与英伟达的合作使得液冷板在高功耗AI设备中的应用更加广泛。

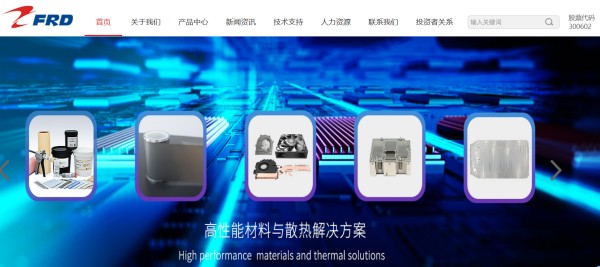

飞荣达

飞荣达提供创新的液冷技术方案，广泛应用于高性能计算、AI平台和数据中心。其液冷系统以高效散热和高可靠性为特点，能够有效应对高功耗设备的散热问题，为英伟达的液冷需求提供解决方案。

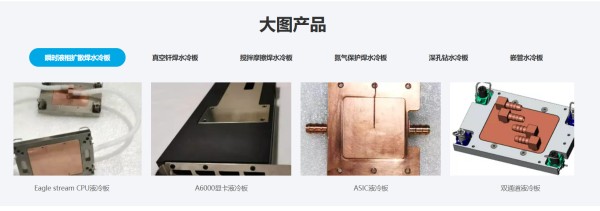

大图热控

大图热控专注于提供液冷解决方案，广泛应用于大规模数据中心和高性能计算设备。其液冷板方案具有高效散热性能，能够为超高功耗设备提供充足的散热支持。

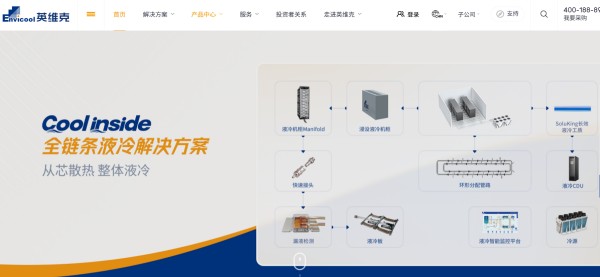

英维克

英维克（Inveck）是一家国内领先的液冷技术公司，提供定制化液冷解决方案。其液冷板产品已在AI计算平台和数据中心中得到了广泛应用，能够有效应对超高功耗设备的散热挑战。英维克的液冷技术在散热效率和产品可靠性方面表现出色。

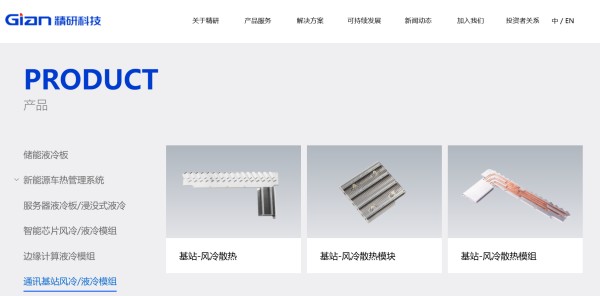

精研科技

精研科技专注于为高密度计算平台提供创新的液冷技术。其液冷方案以高效、节能为特点，适用于超大规模数据中心和AI平台，帮助客户解决高功耗带来的散热难题。精研科技的液冷技术得到了英伟达的高度认可，并为其提供了定制化的液冷散热方案。

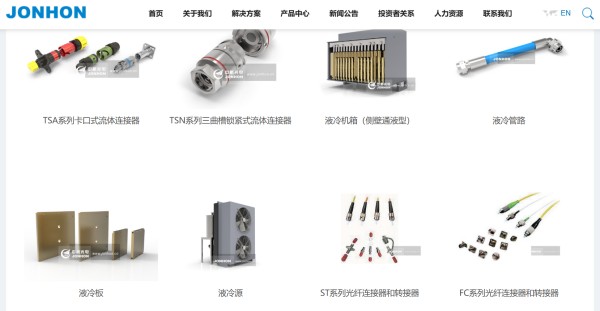

中航光电

中航光电在液冷技术领域具有一定的技术积累，专注于为高端计算平台和数据中心提供定制化的散热方案。其液冷板产品具有高效的散热能力，能够应对高功耗设备的散热需求，为英伟达的液冷系统提供支持。

05

总结最后

当前数据中心的芯片热管理面临严峻挑战，无论是芯片级、封装级还是系统级散热，都存在诸多技术难题。传统主流方案依然以液冷板为主，但随着芯片算力和功率不断提升，冷板方案逐渐接近极限。这也催生了各类微通道、嵌入式微通道等新型冷却技术，而微软最新的微流控技术，则将芯片内部散热推向了一个新的高度。
