来源 | Advanced Functional Materials

链接 | https://doi.org/10.1002/adfm.202516949

01

背景介绍

建筑制冷能耗不断攀升，占全球总能耗的15%，推动了对绿色、被动式冷却技术的迫切需求。被动日间辐射冷却（PDRC）技术通过大气窗口（8–13 μm）将热量以红外辐射形式散发至寒冷的外太空，无需外部能源输入，显著降低建筑冷却能耗与碳排放。然而，传统基于聚合物的PDRC材料存在耐紫外线老化能力差、易燃等问题，限制了其在户外长期应用的可靠性。

02

成果掠影

近日，哈尔滨工业大学徐洪波副教授、李爻副教授和意大利国家计量院Lorenzo Pattelli教授合作开发出一种全无机柔性陶瓷辐射冷却膜（FSM），其在太阳光谱波段（0.25–2.5 μm）反射率高达97.8%，在大气窗口波段（8–13 μm）的红外发射率达到92.3；实现了白天低于环境温度最高9.2°C的降温效果，净辐射冷却功率达128.52 W/m²。还通过系统的实验与模拟验证了其在建筑节能、极端热防护等领域的应用潜力。该陶瓷膜还具有优异的耐高温（可达1000°C）、耐火、耐酸和抗紫外老化性能，展现出在极端环境下长期应用的巨大潜力。研究成果以“Flexible Ceramic Radiative Cooling Membranes with High Reflectivity in Solar Spectrum, Excellent UV and Fire Resistance”为题发表在《Advanced Functional Materials》期刊。

03

图文导读

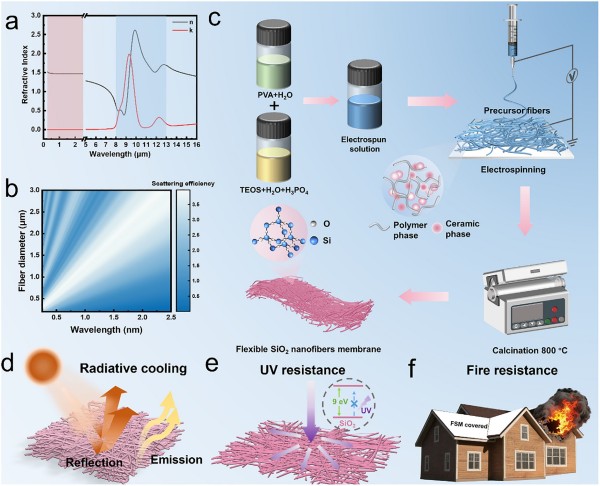

图1. FSM的设计、制造和应用。a）二氧化硅薄膜的复折射率。B）FSM在太阳波段的模拟散射效率。c) FSM制备示意图。 d) 辐射冷却性能。 e) 抗紫外线性能。 f) 耐火与高温性能。

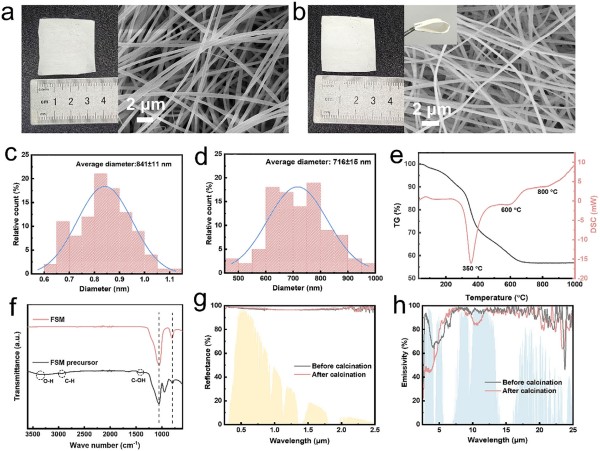

图2. FSM的表征与光学性能。 a) 前驱体纤维的光学照片与SEM图像。 b) FSM的光学照片与SEM图像，插图为柔性展示。 c) 前驱体纤维直径分布。 d) FSM纤维直径分布。 e) 前驱体纤维的TG-DSC曲线。 f) 前驱体与FSM的FT-IR光谱。 g) FSM与其前驱体的紫外-可见-近红外光谱。 h) FSM与其前驱体的红外发射率谱及大气透射率。

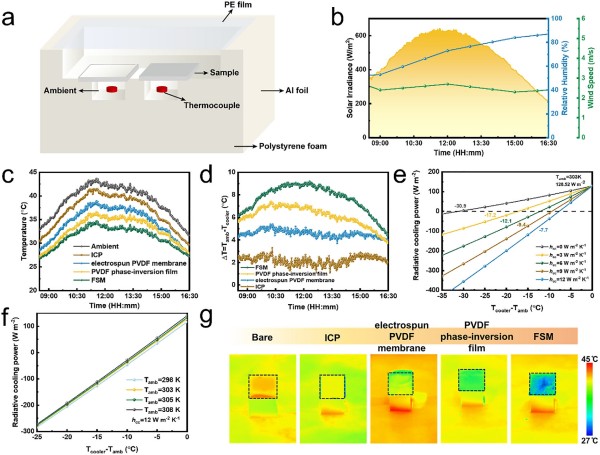

图3. FSM的辐射冷却性能。 a) 测试装置剖面图。 b) 测试当日（2024年7月11日）的太阳辐照度、风速与相对湿度。 c) FSM、PVDF相转化膜、电纺PVDF膜与无机涂料（ICP）的实时温度曲线。 d) 温度差曲线。 e) 不同对流系数下FSM的理论净冷却功率。 f) 不同环境温度下FSM的理论净冷却功率（对流系数为12 W/m²·K）。 g) 不同冷却材料覆盖的屋顶红外热图像（左侧为裸露屋顶）。

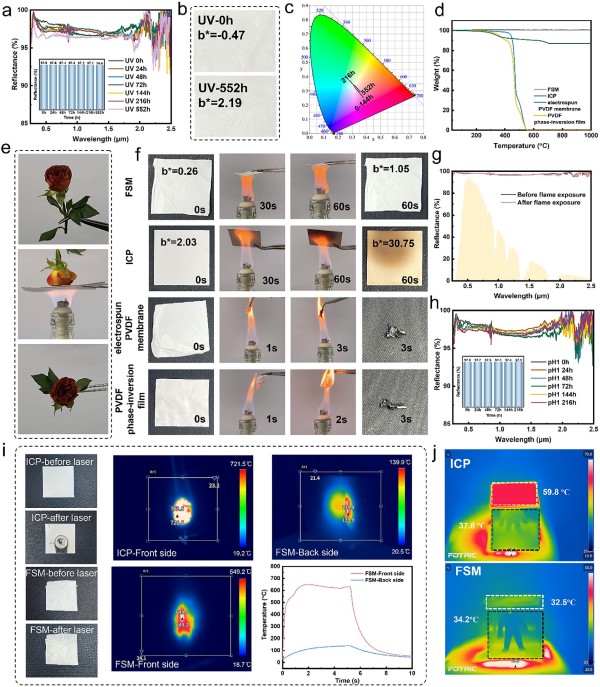

图4. FSM的耐受性能。 a) 紫外线老化不同时间后的反射光谱曲线与数值柱状图。 b) 紫外线照射552小时前后的光学照片。 c) CIE 1931色度图。 d) FSM、ICP、PVDF相转化膜与电纺PVDF膜的TG曲线。 e) FSM的火焰阻滞测试。 f) 火焰暴露测试中各材料的光学照片。 g) 火焰测试前后FSM的紫外-可见-近红外光谱。 h) 酸浸不同时间后的反射光谱曲线与数值柱状图。 i) ICP与FSM的激光照射测试。 j) 覆盖ICP与FSM的宇航员模型舱红外热成像图。

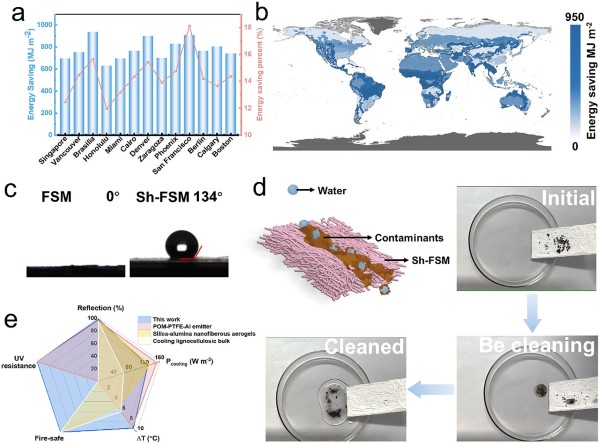

图5. FSM的节能性能。 a) 不同气候城市年节能量。 b) 全球不同气候区年冷却节能量分布图（地图基于CC BY 4.0许可）。 c) FSM表面处理前后的接触角。 d) 水滴流过经疏水处理的FSM（sh-FSM）带走污染物的示意图与照片。 e) 基于反射率、冷却功率、温降、防火安全和抗紫外五个特性的雷达图对比。
